氣體匯流排全自動切換箱裝置 分電磁閥切換 氣動切換表顯數顯兩種適用于氧氣，氬氣，氮氣，二氧化碳等工業氣體，醫用氣體。
一、用途及特點
高壓氣體自動切換集中供氣裝置廣泛適用于大量使用氣體的工廠、礦山、醫院及科研院校等單位。
自動切換集中供氣裝置是將多只氣瓶分成兩組，分別將各個瓶中的氣體匯集在一起。經過減壓、穩壓后，通過管道向各用氣點供氣的設備。工作時，它首先使用一組瓶中的氣體，當該組瓶中的氣體耗盡時就自動切換到由另一組瓶供氣的狀態，同時發出聲、光報警訊號，以便值守人員及時換下空瓶；當另一組瓶中的氣體耗盡時，又自動切換回先前的狀態。這樣循環往復，就能達到不問斷地穩定供氣的目的。
本自動切換集中供氣裝置具有結構簡單、安全可靠、操作方便、容易維修的優點。
二、主要技術參數
額定進口壓力：15MPa
額定出口壓力：0.03～0.85MPa
******輸出流量：200m3/h
空瓶報警壓力：0.1～0.8Mpa
進口超壓報警壓力：可調，出廠時調定值：16.5MPa
出口超壓報警壓力：可調，出廠時調定值：1.2MPa
出口欠壓報警壓力：可調，出廠時調定值：0.2MPa．
報警訊號：聲光同時
電源電壓：～220V/50HZ
工作電壓：24V
環境溫度：-20～40℃
環境濕度：≤85％
控制柜總體尺寸：1400 x 700×400mm
出口端連接螺紋：G3/4 “
三、系統結構

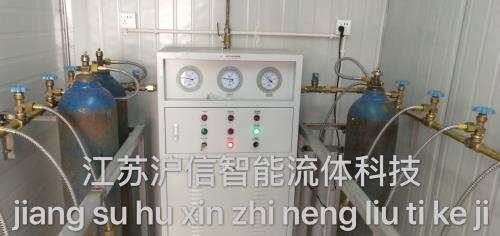

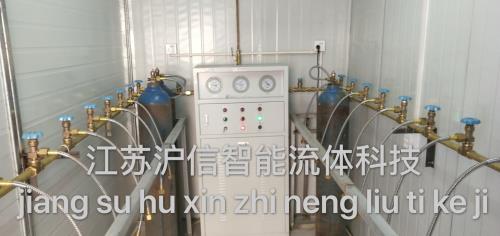

自動切換氧氣集中供氣裝置主要由匯流管、軟導管、直角閥、高壓截止閥、主控柜、低壓截止閥等組成。
主控柜正上方是三只電節點壓力表。兩側的壓力表顯示左右兩路壓力，中間的一只顯示經減壓后的出口壓力。每只表上的銅旋鈕是用來調節切換報警壓力數值的。下方的綠色和紅色顯示燈分別指示超低壓和超高壓。
(1)左路報警 當左路氣瓶無氣時此燈閃亮，提示工作人員更換氣瓶。
(2)輸出報警 此燈閃亮時，說明輸出壓力超出或低于設定的輸出壓力，提示工作人員應該調整輸出壓力。
(3)右路空瓶報警燈 當右路氣瓶無氣時此燈閃亮，提示工作人員更換此路氣瓶。
(4)左供氣指示燈 當左路氣瓶處在供氣狀態時此指示燈亮。
(5)右供氣指示燈 當右路氣瓶處在供氣狀態時此指示燈亮。
(6)電源開關 總電源開關，此開關處在開的位置時，該裝置可以工作。
(7)電源顯示 當外部電源供電時此燈亮。
在自動切換控制柜內裝有兩組減壓器、兩只電磁氣閥、變壓器、PLC程序控制器、繼電器、保險管等電器元件。每組減壓器的輸出壓力可通過手柄來調節，輸出壓力為0.07-1.6Mpa。兩只電磁氣閥是控制用以切換氣路，當其中一路氣體用完時，系統能自動切換到另一路，反之亦然。
四、安 裝
本自動切換集中供氣裝置應安裝在干燥、通風的室內。自動切換裝置的背面與墻壁之間保持400毫米以上的距離，以滿足維修和調節的需要。
安裝前此裝置分為三部分：
(1)自動切換主控制柜 (2)匯流干管 (3)不銹鋼軟導管。
安裝程序如下：
1、首先將自動切換主控制柜固定。
2、將固定匯流干管的支架安裝好。
3、將匯流干管用閥門GA、GB與主控柜連接好。
4、將不銹鋼軟導管與匯流干管上的直角閥門GA、GB，連接好。
安裝時請您注意接頭兩端的扭矩平衡，并防止用力過度，以免損壞閥門或管零件。本自動切換集中供氣裝置使用220V交流電源，但在未進如調試前請勿通電。
五、調試
自動切換集中供氣裝置安裝好后應接上充滿高壓氣體的氣瓶，但暫勿接上用氣管道，然后按下列步驟進行調試。
1、氣密性試驗
1.1關閉輸出端閥門GC。
1.2開啟柜體兩側閥門GA、GB。
1.3將兩邊氣瓶上的閥門各微量的開啟一只。
注意：開啟速度要慢，開啟量要?。ㄒ允骨袚Q裝置兩邊的壓力表示值能緩慢上升為宜）。
1.4調整輸出閥門GC，使兩側的壓力表顯示為氣瓶的壓力。
1.5當兩側的壓力表示值不再上升時，關閉1.3條所述氣瓶上的閥門和輸出閥門GC。
1.6觀察兩側高壓壓力表的示值，若無下降現象，則可認為管路系統無泄漏；否則，應用肥皂泡試驗法找出并排除泄漏點，然后再按上述方法試驗，直到無泄漏為止。
2、自動切換及報警試驗
2.1保持上述氣密試驗時的狀態，接通電源。
2.2微量開啟輸出閥門GC，觀察壓力表，(供氣指示燈亮的一組)使其示值緩慢下降。此時中間輸出壓力表示值會略有降低。
2.3同時觀察三只壓力表、輸出端報警指示燈和供氣指示燈。當壓力表示值降到1MPa左右時（出廠時設定值），報警指示燈閃亮同時聲光系統報警，供氣指示燈熄滅，此時另一組的供氣指示燈亮，這表明供氣已由一組換到另一組，自動切換過程已經完成。與此同時中間輸出壓力表指示數值基本不變。
2.4上述過程完畢后，微量開啟無氣一路的氣瓶閥門，使其壓力表示值重新緩慢上升(此時報警指示燈及聲光報警應消失)，待其不再上升時，關閉所開啟的氣瓶閥門。
2.5重復以上2.2和2.3條所述過程，但方向相反，以觀察驗證另一側的自動切換和報警系統的工作情況。
3、出口壓力報警試驗
3.1調整輸出閥門GC使其輸入壓力超出出廠前設定的壓力（0.6Mpa）此時超壓報警指示燈閃亮，同時聲光系統報警。
3.2此時反方向調整輸出閥門GC，使其輸出壓力降低(欠壓報警壓力為0.1MPa)，當?shù)陀诖嗽O定壓力時，輸入壓力報警指示燈閃亮，同時聲光系統報警。
4、進口壓力超壓報警試驗
通常在使用時，進口壓力低于出廠前的設定壓力，進口壓力超出的情況很難出現，故無須作此項試驗。
六、使用方法
本匯流排使用時應注意以下事項：
l、第一次投入使用時應按下列步驟進行：
1.1關閉所有用氣設備；將出口壓力調節手柄逆時針方向轉動，使減壓器里的彈簧全部放松。
1.2在氣瓶閥門全部關閉的情況下，將兩邊匯流總管上的閥門GA和GB及出口截止閥GC全部開足。
1.3每邊先微量開啟一只氣瓶閥門，使兩邊壓力表示值緩慢地逐漸上升，到壓力不再上升時，把所有氣瓶上的閥門慢慢地全部開足。
1.4十分緩慢地將出口壓力調節手柄按順時針方向旋轉，這時出口壓力表的示值逐漸上升，直到得到您需要的壓力時止。
1.5將中間壓力表上的兩只報警壓力設定指針調節到您需要的位置(一般調在正常使用值±20％之處)。
1.6完成以上步驟后，就可以打開用氣點用氣了。由于受減壓器特性的影響，這時的出口壓力會略有減低，如果需要，可按1.4條所述再作適當調整。
2、日常使用
2.1當出現報警訊號時應先觀察自動切換裝置面板上的指示燈。
2.2若是旁邊的指示燈閃亮，說明這一側氣瓶中的氣已經用完(除非發生特殊情況，一般不會出現超壓報警信號)。這時應進行以下操作：
a、關閉已用完氣的所有氣瓶閥門以及與之相對應的金屬軟導管另一端的閥門；
b、換上充滿氣的氣瓶，換瓶時要注意各部清潔無雜物；
c、把剮才關閉的閥門全部打開，打開時速度要緩慢。
2.3若是中間的指示燈閃亮，這是出口壓力偏低或偏高的反映。一般當用氣量增大時，輸出壓力會略有下降，反之略有上升，這是正常的。如果這個變化過大，說明用氣量變化太大。若這種情況發生的次數極少且時間不長，可以采用臨時人工調整輸出壓力的辦法解決；否則就應該換用輸入流量更大的集中供氣裝置，或者將用氣量適當減小。
七、維護保養與其他
為了保證您的自動切換集中供氣裝置安全可靠地運行，請您務必注意以下幾點：
l、安裝和換瓶時一定要注意清潔，絕對禁止灰塵雜物或油污進入供氣裝置。
2、各閥門的開啟速度一定要緩慢。過快的開啟速度會使系統各部件受到大的壓力沖擊和高速氣流沖刷，引起零件的損壞。
3、匯流排投入使用半年后應進行一次氣密性檢查，此后應每年進行一次。這項工作應由有經驗、有條件的專業單位進行。
4、自動切換集中供氣裝置上的壓力表既是計量器具，又是報警信號發生器，應納入當?shù)赜嬃啃姓芾聿块T或他們授權的單位的管理范圍，一般相隔6～12個月應申報檢定一次，具體的檢定周期由當?shù)赜嬃坎块T規定。
5、供氣裝置上的閥門、減壓器、報警系統電路板、聲訊器、指示燈等零部件，雖然壽命周期較長，但為了保證其使用時的可靠性，應根據其工作的頻繁程度不同，每3-5年應全部例行更新一次。
